DOCUMENTACIÓN DE UN STC: DEL DATA PACKAGE AL RETORNO AL SERVICIO (CASO REAL)
¿Por qué la mitad de una modificación es papel?
Hay una frase que repetimos en nuestros cursos porque el trabajo diario en mantenimiento lo confirma: en aeronavegabilidad, lo que no está documentado no existe. Una modificación puede estar impecablemente instalada; si su cadena documental está incompleta, para la autoridad (y para la próxima auditoría) ese avión tiene un problema.
En Martin Fisher somos especialistas en aviónica y hemos querido cerrar esta serie enseñándote la parte que casi nunca se fotografía: los documentos que sostienen una modificación bajo STC, qué garantiza cada uno y quién lo emite, sobre el caso real que venimos contando.
¡Ojo al dato!: una modificación bajo STC se sostiene sobre varios documentos. Unos los emite la autoridad, otros el titular del STC, otros el fabricante del equipo y el último la organización de mantenimiento. Si falta un eslabón, la cadena no cierra.

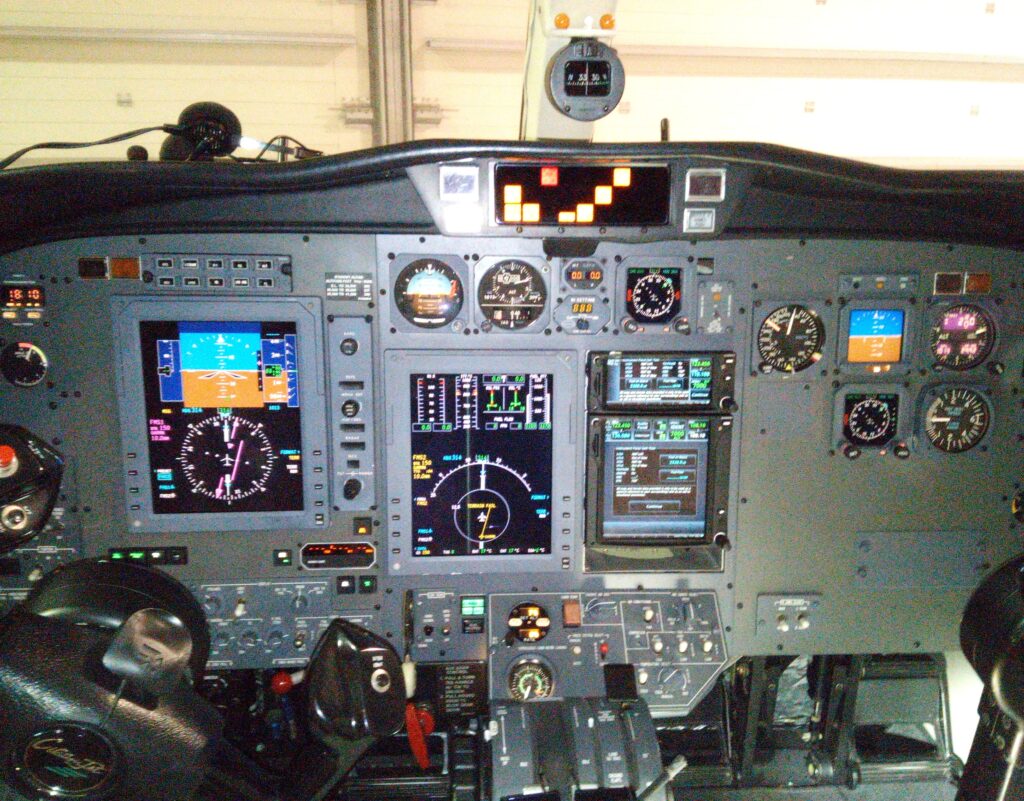

Nota: esta es la tercera entrega de la serie. Si aterrizas ahora en esta entrada, te recomendamos empezar por el caso completo: la instalación bajo STC en un Citation CJ1, y pasar después por el cableado de la modificación.

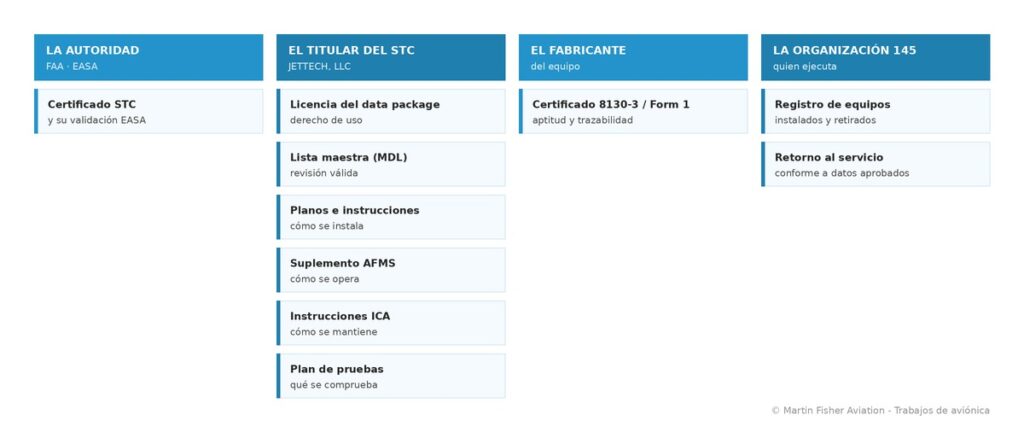

El mapa de la documentación de un STC: quién emite qué y qué garantiza

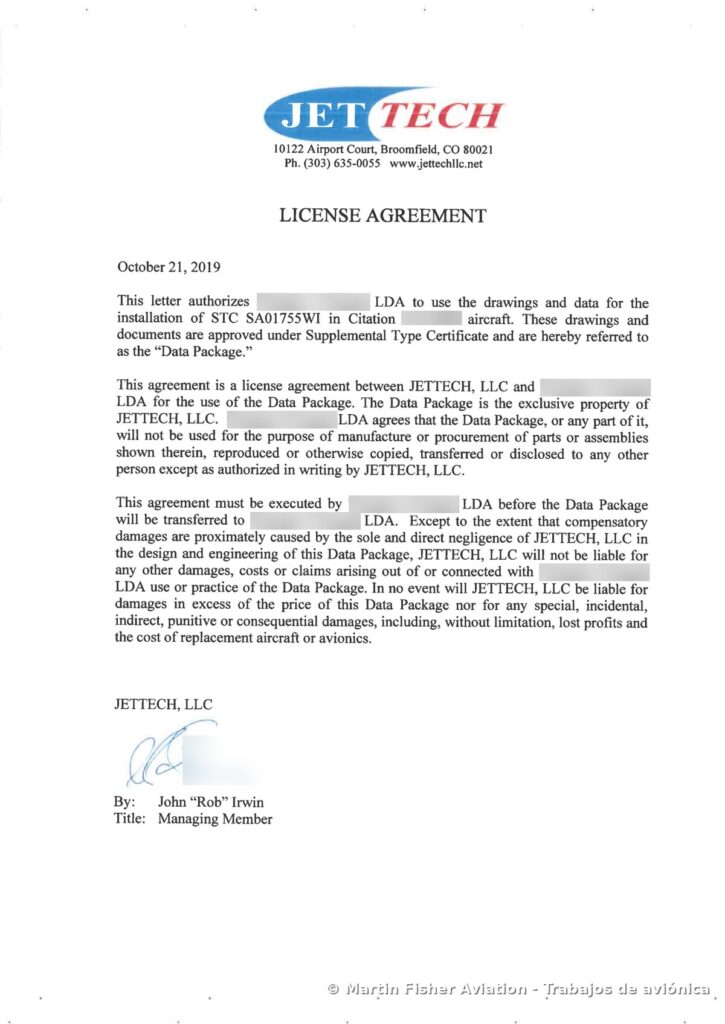

La licencia: por qué no verás los planos
Comprar un STC es adquirir una licencia de uso sobre el data package del titular: sus planos, su enrutado de cableado, sus instrucciones. Esa licencia delimita para qué aeronave se usan los datos y prohíbe reproducirlos o cederlos a terceros: son propiedad intelectual del titular, fruto de su ingeniería y sus ensayos.
Por eso esta serie muestra nuestras fotos y nuestro relato, y no los planos de JETTECH. Respetar la licencia no es un formalismo: es parte de la relación de confianza entre titular e instalador ;).

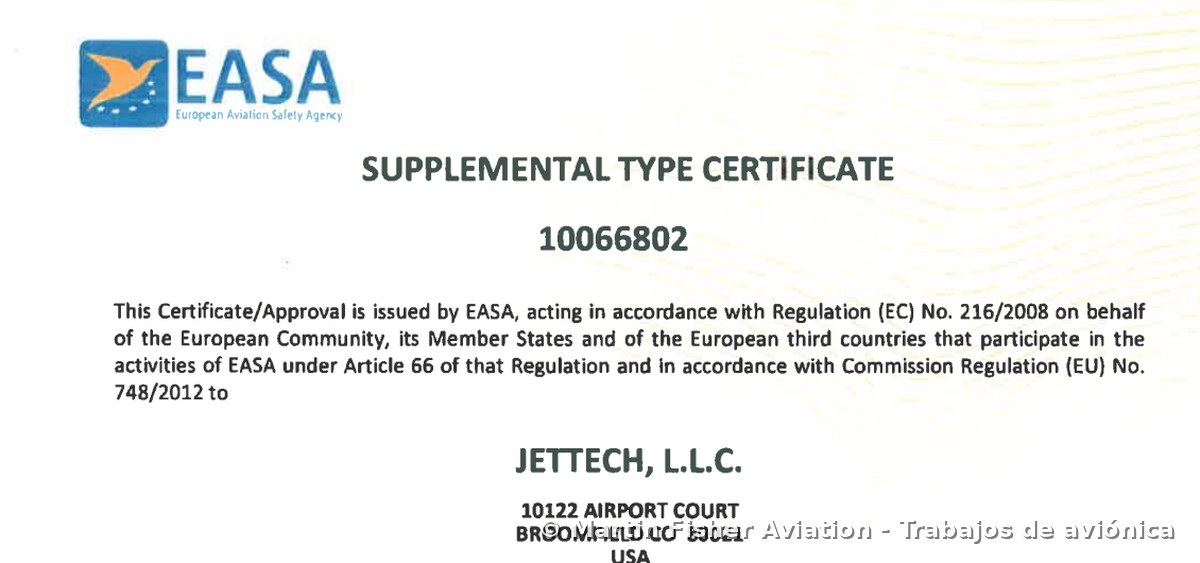

El certificado: lo que hace legal la modificación en Europa

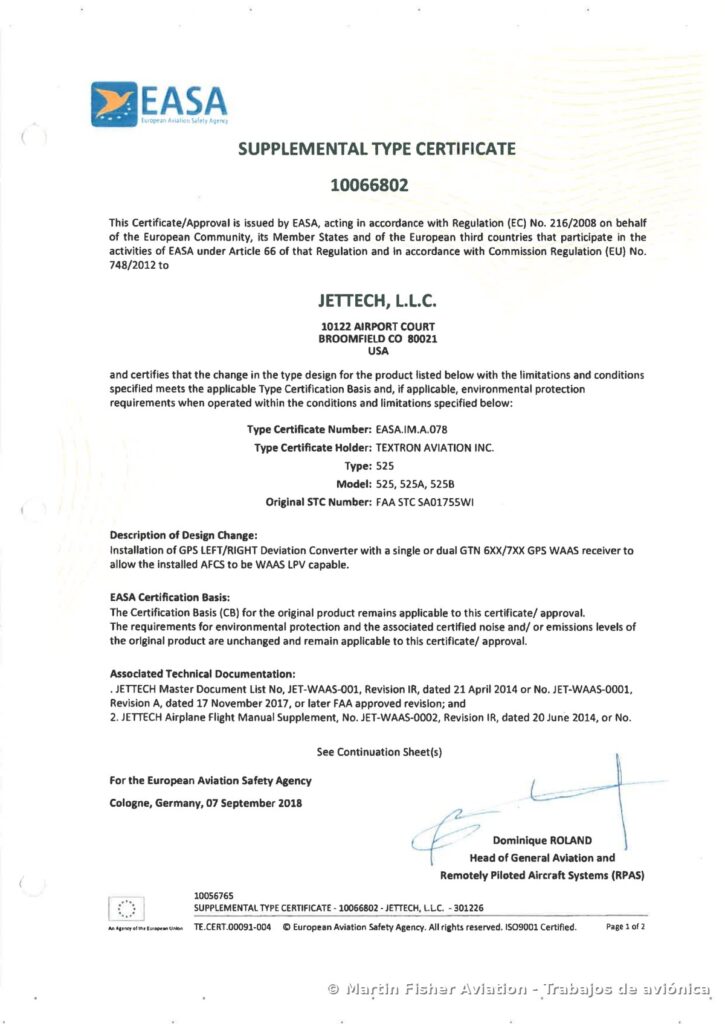

El STC original es americano, emitido por la FAA con la referencia SA01755WI. Para poder aplicarlo a una aeronave con matrícula europea hace falta que EASA lo valide, y de esa validación nace el certificado que ves aquí: el STC EASA 10066802.
Merece la pena leerlo despacio, porque en esta sola página está toda la clave de la certificación realizada: el certificado de tipo base sobre el que se apoya (EASA.IM.A.078, cuyo titular es Textron Aviation), los modelos amparados (525, 525A, 525B), el STC original de la FAA, y la descripción exacta del cambio de diseño aprobado. Ese encadenamiento (TC del fabricante, STC de un tercero, validación de EASA) es lo que permite que un avión certificado hace años vuele hoy con capacidades nuevas.

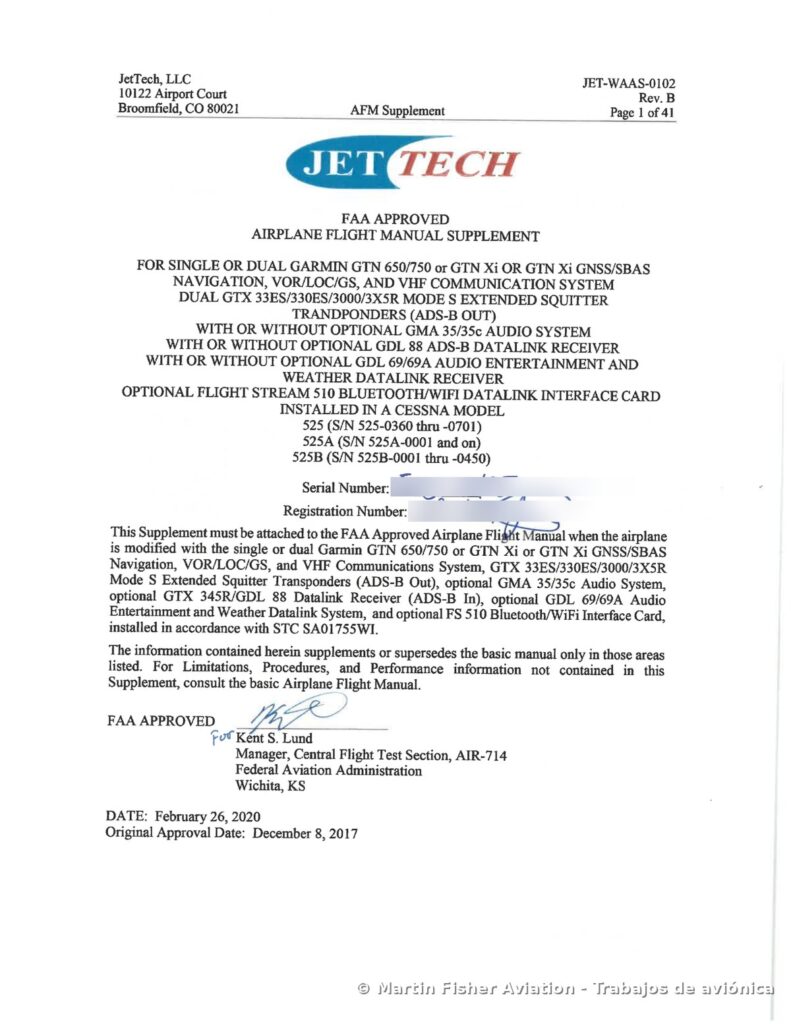

El AFMS: si el avión cambió, ¡su manual de vuelo también!
Un avión modificado ya no se opera exactamente igual que salió de fábrica. El suplemento al manual de vuelo (AFMS, Airplane Flight Manual Supplement) recoge las limitaciones, procedimientos e información que la modificación añade o cambia, y se incorpora al manual del avión.
El último eslabón no es un archivador: el data package incluye una guía rápida que debe entregarse a los pilotos y revisarse antes del primer vuelo tras la modificación.
Las ICA: la modificación hay que mantenerla
La modificación no termina cuando el avión vuelve al servicio: a partir de ahí hay que mantenerla durante toda su vida. Las instrucciones de aeronavegabilidad continuada (ICA) definen las inspecciones, intervalos y criterios aplicables a lo instalado, y deben integrarse en el programa de mantenimiento de la aeronave.
El plan de pruebas: demostrar antes de volar
El titular del STC entrega un plan de pruebas en tierra específico de la instalación: comprobaciones funcionales de cada equipo, verificación de las integraciones y (en un STC cuyo corazón es el acoplamiento con el piloto automático) las pruebas de esa integración. Cada resultado queda registrado. El plan de pruebas convierte «funciona» en «está demostrado que funciona», que es lo que cuenta.

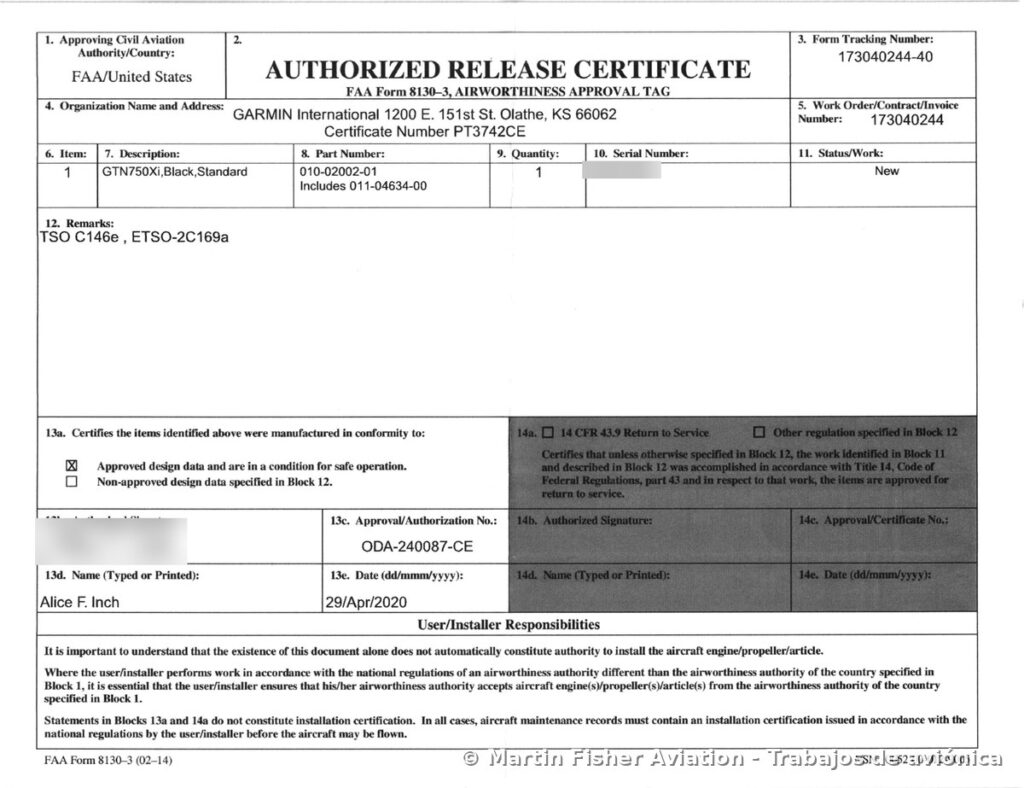

La trazabilidad de los equipos: números de serie con biografía
Cada equipo que entra en el avión llega con su certificado de aptitud: el EASA Form 1 en el entorno europeo o, como en nuestro caso con los equipos Garmin, el FAA 8130-3.
Si trabajas con documentación americana en entorno EASA, ya sabes que no todos los 8130-3 valen igual: la diferencia entre un single y un dual release la explicamos en nuestra guía del 8130-3 con dual release, y la base del Form 1 la tienes en este artículo.
Y la trazabilidad no es solo de lo que entra: ¡lo retirado también se registra!. En una modificación de este calibre, el registro de equipos instalados y retirados, número de serie a número de serie, es lo que permite reconstruir la configuración del avión en cualquier momento futuro: qué lleva, desde cuándo y amparado por qué.
El cierre: retorno al servicio
Con la instalación ejecutada conforme a los datos aprobados, las pruebas superadas y la documentación completa, llega el último eslabón: la certificación de retorno al servicio, emitida por la organización de mantenimiento Parte 145. Es la firma que declara que el trabajo se ha realizado conforme a los datos aprobados del STC y que el avión puede volver a volar.
A partir de ese momento, la cadena documental se hereda. La próxima inspección, la próxima venta del avión y la próxima auditoría la van a recorrer entera.
Lo que AESA te va a pedir
De nuestra experiencia, los cinco puntos donde una auditoría aprieta tras una modificación bajo STC:
- La correspondencia entre STC y aeronave: que el certificado (y su validación EASA) ampara ese modelo y esa configuración. Esto puede parecer obvio pero…ya sabemos que el sentido común es el menos común de los sentidos jejej
- La revisión correcta de cada documento, contrastada contra la lista maestra del titular.
- El AFMS incorporado al manual de vuelo y las ICA integradas en el programa de mantenimiento.
- La trazabilidad de equipos completa: certificados de lo instalado y registro de lo retirado.
- Los registros de las pruebas y la certificación de retorno al servicio, firmada por quien corresponde.
Nota sobre las imágenes: los documentos que mostramos son reales y se publican con los datos identificativos de la aeronave, su operador y los números de serie anonimizados. Los planos y datos de ingeniería del titular del STC no se reproducen: están protegidos por licencia.
Formación relacionada
Toda la cadena que has visto se estudia, con su normativa detrás, en nuestras formaciones, tanto online como presenciales:
Normativa EASA Parte 21: Certificación de tipo, cambios y STC, organizaciones de diseño y producción: el marco de todo este artículo. → Parte 21, Inicial | Parte 21, Recurrente | Parte 21, Subpartes G (POA) y J (DOA)
Acuerdos Bilaterales BASA: La aceptación de datos y documentación entre FAA y EASA: la validación de STC y el dual release nacen aquí. → Acuerdos Bilaterales EASA (BASA)
Normativa EASA Parte M: El mantenimiento de la aeronavegabilidad: donde las ICA y la trazabilidad viven el resto de la vida del avión. → Parte M, Inicial | Parte M, Recurrente
¿Necesitas más información? Escríbenos haciendo clic aquí o consulta todo nuestro catálogo de formación aeronáutica.
Preguntas frecuentes sobre la documentación de un STC
¿Qué es el AFMS? El Airplane Flight Manual Supplement es el suplemento que el titular del STC aporta al manual de vuelo del avión: recoge las limitaciones, procedimientos e información que la modificación añade o cambia. Se incorpora al manual y forma parte de la documentación operativa de la aeronave.
¿Qué son las ICA? Las Instructions for Continued Airworthiness definen cómo se mantiene la modificación durante toda su vida: inspecciones, intervalos y criterios. Deben integrarse en el programa de mantenimiento de la aeronave.
¿Qué es la lista maestra de documentos (MDL)? El índice que publica el titular del STC con todos los documentos del data package y la revisión válida de cada uno. Es la referencia contra la que se comprueba que se está trabajando con los datos correctos.
¿Puedo compartir o reutilizar el data package de un STC? No. El data package es propiedad intelectual del titular y su uso está limitado por la licencia, normalmente a una aeronave concreta y sin derecho de reproducción o cesión. Usarlo fuera de esos términos vulnera la licencia.
¿Qué es la validación EASA de un STC de la FAA? El procedimiento por el que EASA acepta un STC emitido por la FAA, al amparo del acuerdo bilateral de seguridad aérea, emitiendo su propio número de certificado. Sin validación, un STC americano no puede aplicarse a una aeronave bajo matrícula europea.
Conclusión
Una modificación bajo STC son dos trabajos gemelos: el que se hace con las manos y el que se hace con los documentos. El primero se ve en las fotos; el segundo es el que responde por el avión durante el resto de su vida.
Puntos clave de este proyecto:
Múltiples documentos utilizados, una cadena: si falta un eslabón, la modificación no está completa.
El data package se usa, no se comparte: la licencia del titular delimita y protege los datos.
AFMS e ICA conectan la modificación con la operación y el mantenimiento: son los documentos que siguen vivos tras el retorno al servicio.
La trazabilidad es bidireccional: lo instalado y lo retirado, número de serie a número de serie.
Con esta entrega cerramos la serie: el caso, el cableado y la documentación. Tres caras del mismo trabajo. Para más información, no dudes en leernos, dejar tus comentarios o contactarnos.
